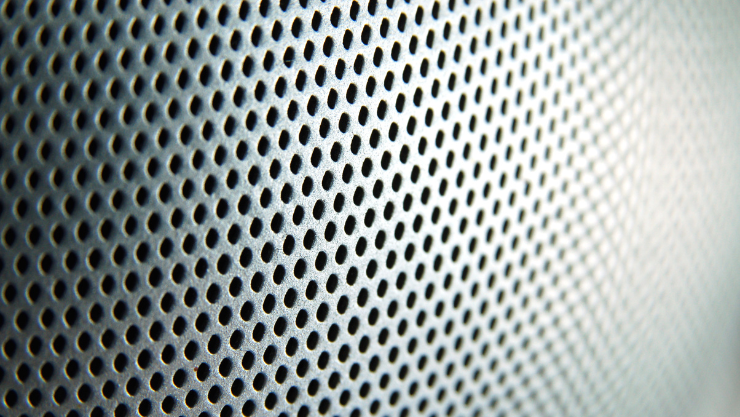

パンチングメタルとは金属等の板をパンチングプレスの金型で穴を開けた加工をした板の名称です。表面が平面であるため、耐摩耗等の耐久性が高く目が崩れることもありません。
用途に応じて適した形状を選ぶことが重要で材料・素材・形状・板の大きさ・板の厚み・ 孔径・開口率などが満たされることができることが、パンチングメタルの魅力です。機械や装置カバー、エアフィルター、排気マフラー、断熱・保温パネル、間仕切などさまざまな場面で利用されます。
材質は鉄、アルミ、ステンレスです。主に丸穴の60度千鳥配列で様々な板厚・穴・ピッチで取り扱っております。
通気・通音カバー、自動車関係のフィルター、換気マフラー、フロントグリル、
内部塗装品、保温パネル、建築工事用・車軸用・船舶用防音パネル、建築内外装、
製糖、パルプ、製粉、精油、蒸溜などのストレーナー、家庭用ボイラー、厨房、
ふるいなど多種多様な用途で使用されます。
アルミ・ステンレス製の場合、通常の寸法は1000mm*2000mm、鉄製の場合、通常の寸法は914mm*1829mmです。
1219×2438mmサイズのSUS304と鉄、1250×2500mmサイズのアルミは、下の方に掲載してあります。
注意:一部の製品は製作の都合上、定尺品でも端部に穴の欠けた部分が生じることがございます。予めご了承ください。
No. | 材質 | 板厚 (mm) | 孔径 (mm) | ピッチ (mm) | 配列 | 開孔率 (%) | 幅 (mm) | 長さ (mm) |
---|---|---|---|---|---|---|---|---|
1 | SUS304 | 0.15 | 0.25 | 0.43 | 60°チドリ | 30.7 | 200 | Coil |
2 | SUS304 | 0.2 | 0.35 | 1.05 | 60°チドリ | 10.0 | 500 | Coil |
3 | SUS304 | 0.3 | 0.40 | 1.22 | 60°チドリ | 10.0 | 1000 | Coil |
4 | SUS304 | 0.3 | 0.45 | 1.00 | 60°チドリ | 18.2 | 1000 | Coil |
5 | SUS304 | 0.3 | 0.50 | 1.00 | 60°チドリ | 22.6 | 1000 | Coil |
6 | SUS304 | 0.3 | 0.50 | 1.09 | 60°チドリ | 19.0 | 1000 | Coil |
7 | SUS304 | 0.4 | 0.50 | 1.09 | 60°チドリ | 19.0 | 1000 | Coil |
8 | SUS304 | 0.5 | 0.50 | 1.09 | 60°チドリ | 19.0 | 400 | Coil |
9 | SUS304 | 0.5 | 0.60 | 1.21 | 60°チドリ | 22.0 | 1000 | Coil |
10 | SUS304 | 0.5 | 0.75 | 1.19 | 60°チドリ | 35.9 | 1000 | Coil |
11 | SUS304 | 0.6 | 0.80 | 1.50 | 60°チドリ | 25.8 | 1000 | Coil |
12 | SUS304 | 0.5 | 1.00 | 1.50 | 60°チドリ | 40.3 | 1000 | Coil |
13 | SUS304 | 0.5 | 1.00 | 2.00 | 60°チドリ | 22.6 | 1000 | Coil |
14 | SUS304 | 0.8 | 1.00 | 2.00 | 60°チドリ | 22.6 | 1000 | Coil |
15 | SUS304 | 1.0 | 1.00 | 2.00 | 60°チドリ | 22.6 | 1000 | 2000 |
16 | SUS304 | 0.5 | 1.20 | 1.80 | 60°チドリ | 40.4 | 1000 | Coil |
17 | SUS304 | 0.8 | 1.20 | 2.25 | 60°チドリ | 25.8 | 1000 | 2000 |
18 | SUS304 | 1.0 | 1.20 | 2.25 | 60°チドリ | 25.8 | 1000 | 2000 |
19 | SUS304 | 0.5 | 1.50 | 2.00 | 60°チドリ | 50.9 | 1000 | Coil |
20 | SUS304 | 1.0 | 1.50 | 2.25 | 60°チドリ | 40.0 | 1000 | 2000 |
21 | SUS304 | 0.8 | 1.50 | 3.00 | 60°チドリ | 22.4 | 1000 | Coil |
22 | SUS304 | 1.5 | 1.50 | 3.00 | 60°チドリ | 22.4 | 1000 | 2000 |
